Laser-Doppler-Vibrometer
Mit dem 3D-Scanning-Vibrometer PSV-400-3D der Firma Polytec lässt sich unter anderen das dreidimensionale Schwingungsverhalten von Bauteilen bestimmen. Das Vibrometer besteht aus 3 Laserköpfen mit integrierter Kamera und einer Auswerteeinheit. Das Vibrometer wird an der Professur zur Entwicklung von Körperschallmessverfahren sowie zur Validierung von Schwingungssimulationen eingesetzt.

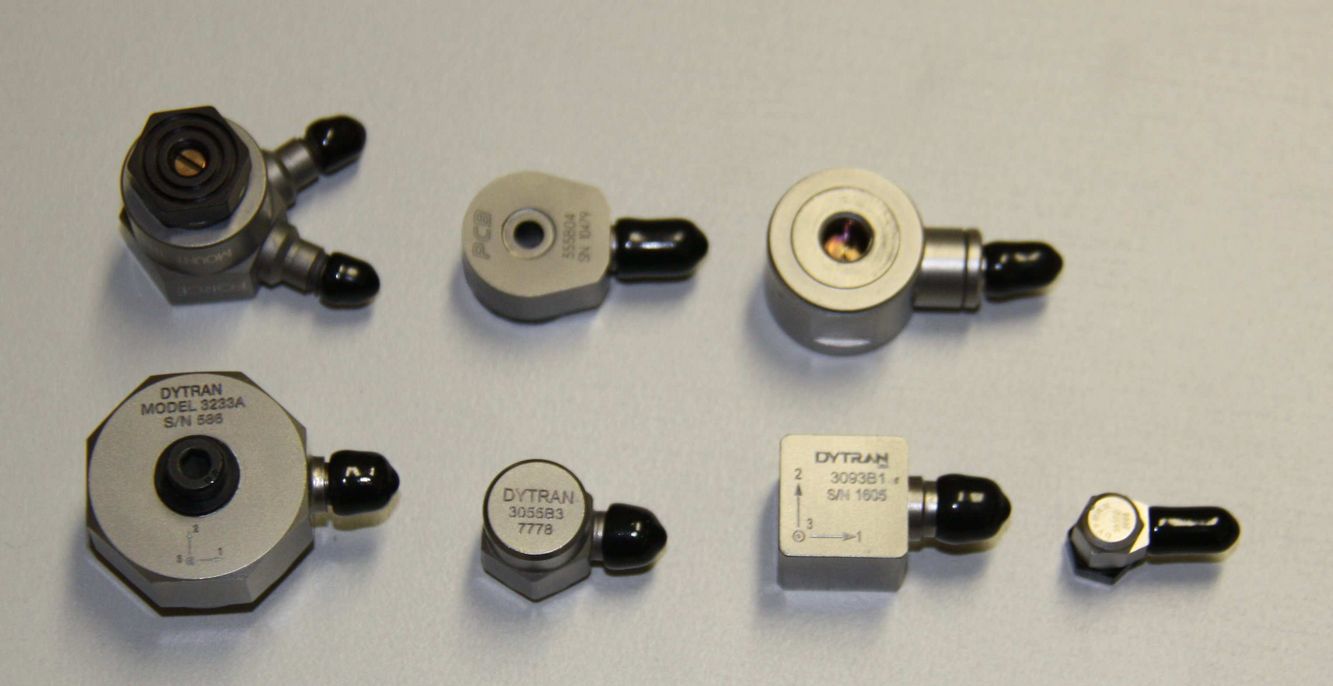

Impedanzmesskopf (oben links) und unterschiedliche Beschleunigungssensoren

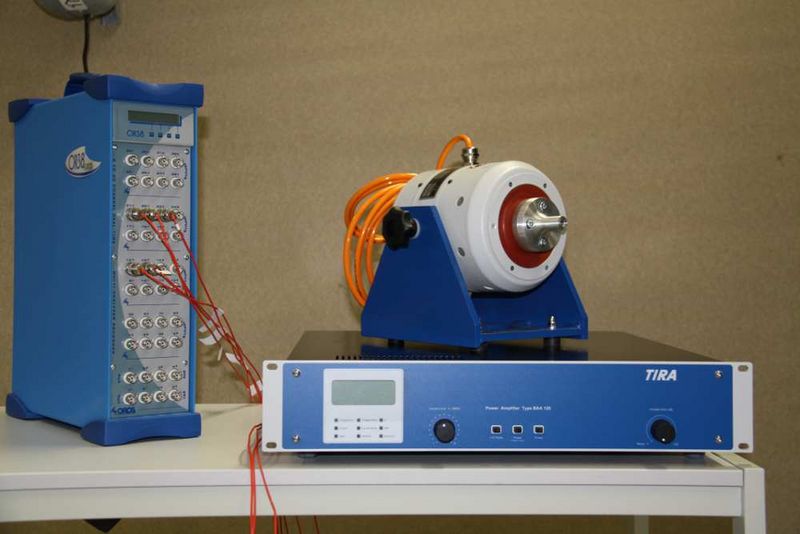

32-Kanal-Schallanalysator mit Schwingprüfanlage

Messgeräte zur Analyse von Körperschall
(Schwingungsmessungen, Vibrationen, Strukturanalyse)

  • 32-Kanal-Schallanalysator, Oros, Typ Or 38
  • Körperschallquellen
  •    » Schwingprüfanlage, Tira, System  TV 51110
  •    » 2 x Schwingerreger/Shaker, Typ S 51110
  •    » 2 x Amplifier, Typ BAA 120
  • Impulshämmer unterschiedlicher Masse, PCB Piezotronics,
  • Typen 086C02, 086D05, 086D20
  • Kleinhammerwerk, Stratenschulte, System Gösele
  • Körperschallsensoren
  •    » piezoelektrische Beschleunigungssensoren unterschiedlicher Messbereiche, 1- und 3-dimensional, PCB Piezotronics und Dytran
  •    » Kalibrator für Beschleunigungssensoren, PCB Piezotronics, Typ 394C06
  •    » Kraftsensoren, Dytran
  •    » Impedanzmessköpfe (Kombinierter Kraft-Beschleunigungssensor), PCB Piezotronics und Dytran
Akustischer Messkunstkopf

Bau- und raumakustische Messgeräte
(Luftschall/Trittschall/Schallintensität, Schallleistung, Immissionsschutz)

  • 4-Kanal Schallanalysator, Sinus-Messtechnik, Typ Soundbook
  • 4-Kanal Schallanalysator, Sinus-Messtechnik, Typ Harmonie
  • 2-Kanal Schallanalysator, Neutrik Cortex Instruments, Typ NC10
  • 1-Kanal Handschallpegelmesser, Brüel&Kjaer, Typ 2236
  • Luftschallquellen (Messlautsprecher)
       » Dodekaeder, Outline, Typ GSR Globe Source
       » Tieftonlautsprecher, Outline, TYP GSS Globe Sub
       » Dodekaeder, Typ DO 12-S
       » STI-Referenzlautsprecher, NTI, Typ TalkBox
  • Normhammerwerk, Retec Instruments, Typ RI 069
  • Messmikrofone, Microtech Gefell, Typ MM 210
    (MK250 + MV210)
  • Mikrofonkalibrator, Larson Davis, Typ CAL 200
  • Schallintensitätssonde, Microtech Gefell, Typ SIS 92
  • Mikrofon-Phasenkalibrator, G.R.A.S., Typ 51AB
  • Messkunstkopf, G.R.A.S., Typ 45BA Kemar Manikin
  • Pistophone, G.R.A.S., Typ 42AP

Messgerät zur Bestimmung von Stoffeigenschaften
Impedanzmessrohr zur Bestimmung des Schallabsorptions- sowie des Schalltransmissionsgrades, Akustikforschung Dresden, Typ AFD 1001 und 1201

Miniaturprüfstand zur Validierung von Schwingungssimulationen mit Messungen

Miniaturprüfstand real (oben) und digitaler Zwilling (links, Mitte), Schwingungsbild einer Eigenmode bei 50 Hz (rechts)

Laborleiter: Dipl.-Ing. Jörg Arnold
