AKR Erscheinungsbilder

Makroskopische Erscheinungsbilder

Mikroskopische Erscheinungsbilder

Makroskopische Erscheinungsbilder

Schädigungen von Fahrbahndecken aus Beton

Verfärbung/Netzrissbildung im Fugenbereich

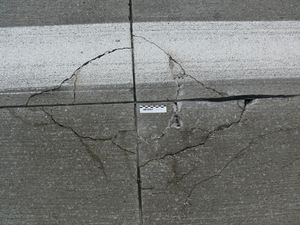

Intensive Rissbildung im Fugenkreuzbereich
Ausbrüche im Fugenkreuzbereich

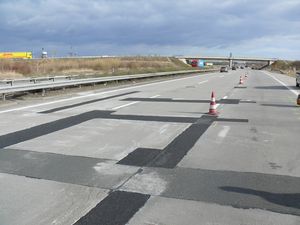

Reparatur Fugen-/Fugenkreuzbereiche, danach Überbauung (z.B. mit Asphalt)

Andere Bauwerke

AKR-bedingte Netzrissbildung an Tunnelinnenwand

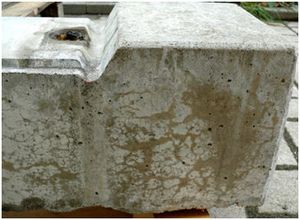

Netzrissbildung an Spannbetonschwelle infolge AKR und verspäteter Ettringitbildung

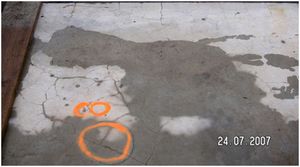

Hafenbauwerk mit intensiver Netzrissbildung infolge AKR

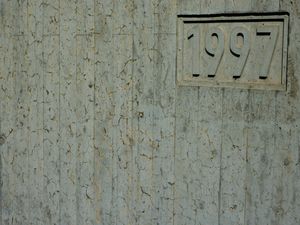

AKR-bedingte Netzrissbildung an einem Brückenbauwerk

Mikroskopisches Erscheinungsbild

Schnitt- und Bruchflächen im Auflicht (Stereomikroskop)

Quarzkorn mit schollenartig gebrochenem AKR-Gel auf Rissflanke
Pore mit AKR-Gel an Porenwand und in Porenmitte
gerissener Metaquarzit mit frisch gebildetem AKR-Gel (Sägeschnitt)
Schollenartig gebrochenes AKR-Gel in einer Pore
Poren mit AKR-Gel


Dünnschliffe im Durchlicht (Polarisationsmikroskop)

gerissenes Rhyolith-Korn mit AKR-Gel im Riss und in Poren
Porenwand mit Saum aus Ettringitkristallen, darüber AKR-Gel
Pore mit AKR-Gel auf langprismatischen Ettringitkristallen
Gestresster Quarz mit AKR-Gel im Riss und in Poren
Opalsandstein bei gekreuzten Polarisatoren
rekristallisiertes AKR-Gel
gerissener Feldspat mit AKR-Gel in Rissen
rekristallisiertes AKR-Gel bei gekreutzen Polarisatoren

Bruchflächen im Rasterelektronenmikroskop (REM/EDX)

Schollenartig gebrochenes AKR-Gel an einer Porenwand
Pore mit AKR-Gel
Friedelsches Salz auf schollenartig gebrochenem AKR-Gel
