Die Beeinflussung des Tons erfolgt im Allgemeinen durch Höhen- und Tiefen-Einsteller.

Technisches Prinzip:

Beeinflussung von Frequenzen
wählbare Amplituden-Frequenzgänge

Beispiele:

Klangregler

dient der Klangkorrektur
verstärkt oder mildert hohe oder tiefe Frequenzbereiche
mit mindestens zwei Klangreglern jedem bekannt als "Equilizer" oder "Entzerrer"
im simpelsten Fall: Tonblende

Equalizer:

dient auch der Klangkorrektur, kann aber auch zur sonstigen Bearbeitung des Klangbildes eingesetzt werden
meist über 3 Module regelbar: Höhen - Mitten - Tiefen
kann auch bestimmte Frequenzbänder herausfiltern

Quellen:

http://www.mediaculture-online.de/fileadmin/bibliothek/hofmann_rundfunklexikon/hofmann_rundfunklexikon.html
http://www.elektroniktutor.de/analog/filter.html#shelving

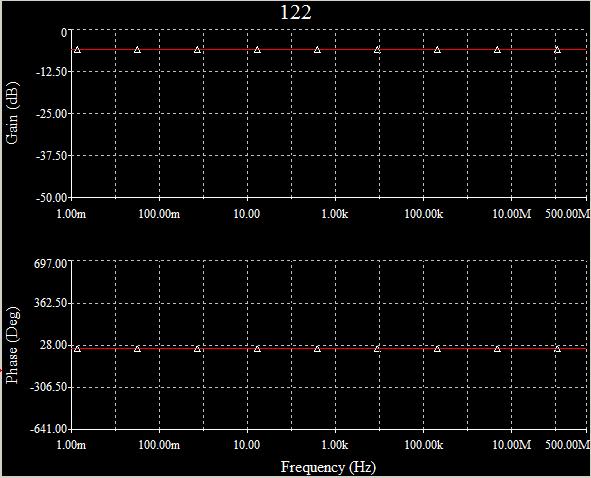

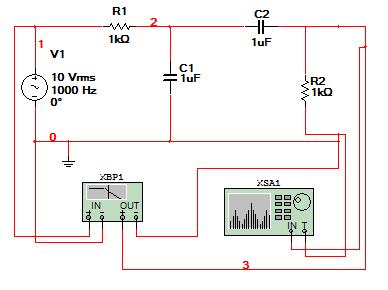

TP geschlossen, HP geschlossen

TP geschlossen, HP halboffen

TP geschlossen, HP offen

TP halboffen - HP geschlossen

TP halboffen, HP halboffen

TP halboffen, HP offen

TP offen, HP geschlossen

TP offen, HP halboffen

TP offen, HP offen,

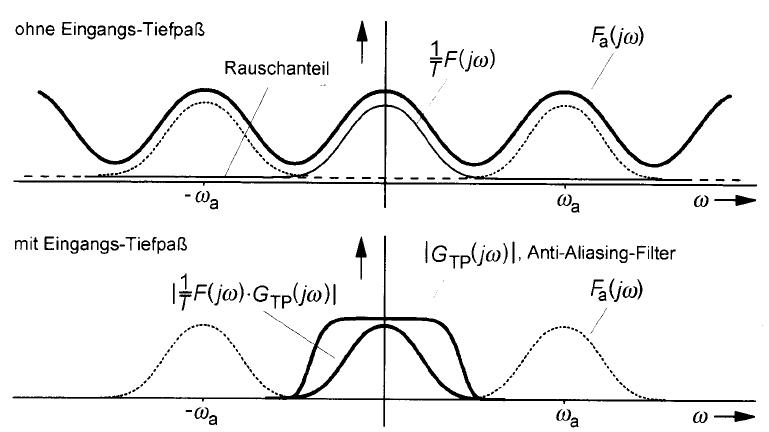

Anti-Aliasing-Tiefpass-Filter

reale Signale beeinhalten Rauschanteile
Signal-/Rauschverhältnis = Grundlage für Festlegung Frequenzgrenze
reale Signale sind nicht bandbegrenzt

Ein Anti-Aliasing-Tiefpass-Filter bietet kein ideales Durchlass- bzw Sperrverhalten.

die Abtastfrequenz ist größer als theoretisch notwendig

Bildquelle und Quelle: SCHEITHAUER, Rainer: Signale und Systeme : Grundlagen für die Mess- und Regelungstechnik und Nachrichtentechnik,
2., durchges. Aufl., Stuttgart [u.a.] : Teubner, 2005. - ISBN 3-519-16425-6

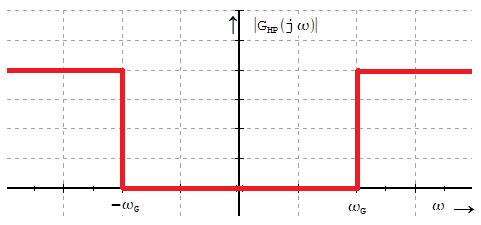

Idealisierter Hochpass:

lässt hohe Frequenzen durch
ausserhalb der Grenzfrequenz lässt er das Signal unberührt

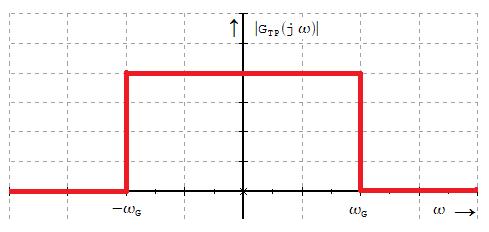

Idealisierter Tiefpass:

lässt tiefe Frequenzen durch
ausserhalb der Grenzfrequenz lässt er das Signal unberührt

Cauer-Filter:

Dämpfungsverhalten ist gekennzeichnet durch einen steilen Übergang vom Durchlassbereich zum Sperrbereich.
Der Phasenverlauf ist nicht linear - und er zeichnet sich durch seinen im Gegensatz zu den anderen Filtern simplen
Schaltungsaufbau aus.

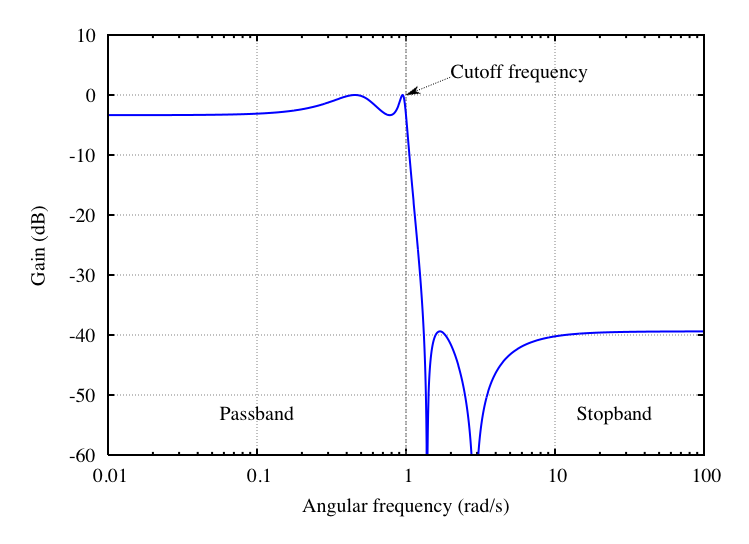

Frequenzgang:

Bildquelle: http://de.wikipedia.org

Tschebyscheff-Filter

Bildquelle: http://de.wikipedia.org/wiki/Tschebyscheff-Filter

Dämpfungsverhalten schwingt im Durchlassbereich, dann steil fallend
Auch hier ist der Phasenverlauf nicht linear. Zudem ist die Gruppenlaufzeit stark abhängig von der Frequenz.

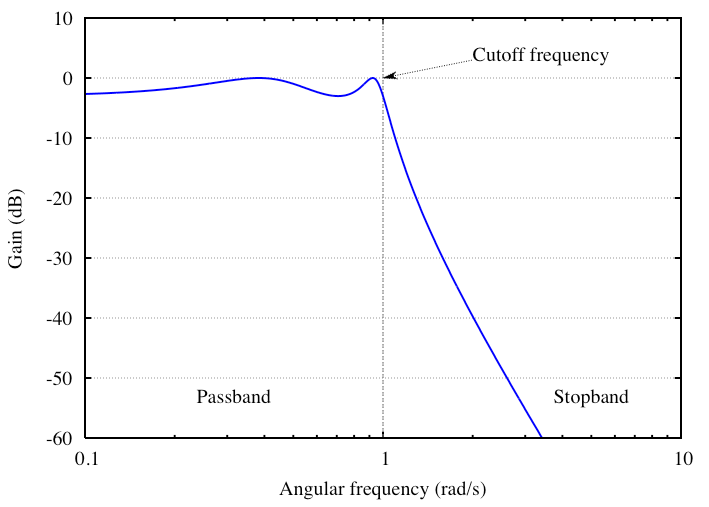

Frequenzgang:

Bildquelle: http://www.itwissen.info

Bessel-Filter:

Dämpfungsverhalten fast konstant im Durchlassbereich
Der Phasenverlauf ist linear. Der Haupteinsatz ist die Übertragung von breitbandigen Signalen.

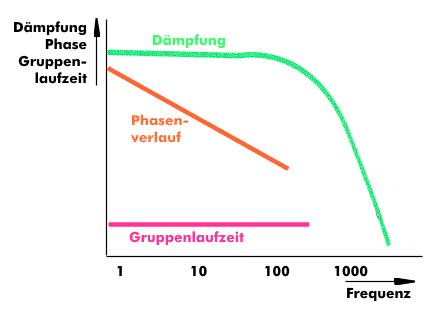

Frequenzgang:

Bildquelle: http://www.itwissen.info

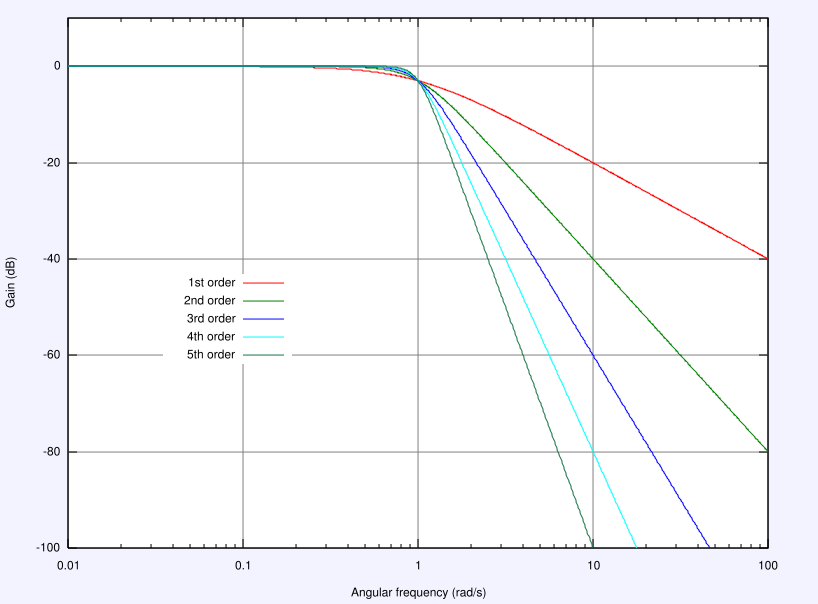

Butterworth-Filter

Charakteristisch für den Filter ist, dass er ein maximal ebenes Dämpfungsverhalten hat.
Der Phasenverlauf ist fast linear. Findet Anwendung in der Übertragung von schmalbandigen Signalen.

Frequenzgang:

Bildquelle: http://de.wikipedia.org/wiki/Butterworthfilter

Quellen:

SCHEITHAUER, Rainer: Signale und Systeme : Grundlagen für die Mess- und Regelungstechnik und Nachrichtentechnik,
2., durchges. Aufl., Stuttgart [u.a.] : Teubner, 2005. - ISBN 3-519-16425-6

http://www.itwissen.info/definition/lexikon/Butterworth-Filter-Butterworth-filter.html
http://www.itwissen.info/definition/lexikon/Bessel-Filter-Bessel-filter.html
http://de.wikipedia.org/wiki/Tschebyscheff-Filter
http://de.wikipedia.org/wiki/Butterworthfilter
http://de.wikipedia.org/wiki/Cauer-Filter
http://www.elektronikinfo.de/techpic/strom/rc_frequenzgang_tiefpass.gif
